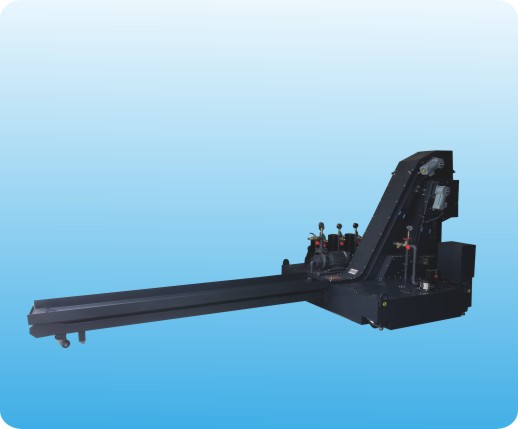

產品特點
復合式排屑器主要用于收集和輸送各種卷狀、團狀、條狀、塊狀、顆粒等多工況加工所產生的切屑。廣泛應用于各類數控機床加工中心、柔性、碎生產線等自動化程度較高的機床。也可作為沖壓、冷鐓機床小型零件的輸送機。也是組合機床冷卻液處理系統的主要排屑功能部件。該設備工作運轉平穩、無噪音并配有機械過載保護和電器過載發訊保護裝置，起到改善操作環境，減輕勞動強度，提高整機自動化程度的作用。是現代化工業生產中必不可少的機床輔機。

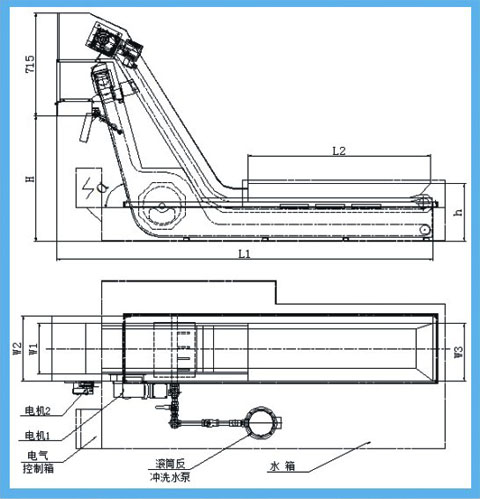

外形圖

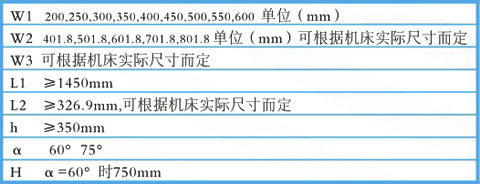

各部位尺寸
參數（上部排屑機）
|
減速電機
|
0.1/0.2KW 4P AC 220/380V
|
|
鏈條
|
C2052HP 節距31.75mm
|
|
運轉速度
|
電機功率為0.1KW時1.0m/min[50HZ],1.2m/min[60HZ]
|
|
排屑量
|
0.1KW,W=400 0.32m3/h[50HZ] 0.40m3/h[60HZ]
|
|
安全裝置
|
扭距限制器+接近開關
|
|
切屑要求
|
長切屑（50mm)以上
|
參數（下部過濾機）
|
減速電機
|
40W 4P AC 220/380V
|
|
鏈條
|
C2052 節距31.75mmC2062 節距38.1mm
|
|
運轉速度
|
1.1m/min[50HZ],1.4/min[60HZ]
|
|
排屑量
|
W=600時 0.07m∧3/h
|
|
切屑要求
|
細小切屑（50mm）以下
|
|
過濾精度
|
80目（50um) 50目（80um)
|
|
過濾機處理流量
（水溶性冷卻液）
|
140L/min 210L/min 280L/min
40L/min 60L/min 80L/min
0.1MPa以上 0.1MPa以上 0.1MPa以上
W=400 W=600 W=800
|
|
選配裝置
|
電器控制箱、冷卻液泵、水位儀、油水分離器
|
|
